產品名稱：凝汽器膠球清洗裝置
產品說明:
一、用途
膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。

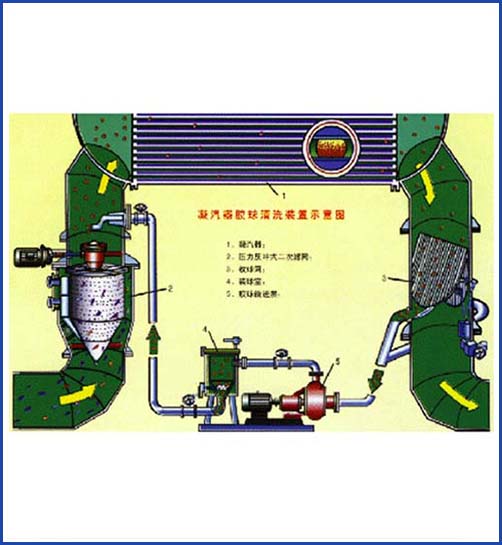

二、系統組成
本裝置由收球網、二次濾網（另行簡介）、裝球室、膠球輸送泵和電氣控制柜等部件組成。對大機組通常采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統即凝汽器兩側共用裝球室、膠球輸送泵各一臺；收球網、二次濾網、分匯器各一臺。
三、工作原理
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1-2mm），且濕態比重與水相近。將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然后啟動膠球泵，打開系統中的控制閥門，在 膠球泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是一個多維微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行循環擦洗，使管內壁污垢隨。水流帶出，膠球通過凝汽器管后與循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，再進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。
1.收球網型號全稱舉例:
SF-1200-Ⅱ型表示活動柵格分流型收球網、公稱通徑1200mm，第二次改型設計。
2.參數系列:
（見附表）

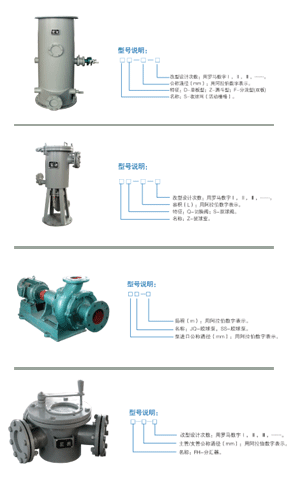

四、各組成設備介紹
1、收球網
收球網是凝汽器膠球清洗裝置中回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出，而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。
我單位設計生產的第二代收球網，采用了新型結構及先進技術設計；可使收球率達到95%以上。
2、裝球室
裝球室是凝汽器膠球清洗裝置中用于加球、回收球、換球及觀察膠球運行情況的一種設備。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放汽放水閥門等。
裝球室型號全稱舉例：ZQ-17-Ⅱ型表示切換閥型裝球室;容積172，第二次改型設計。
參數系列：按容積劃分為：17、24、47L。

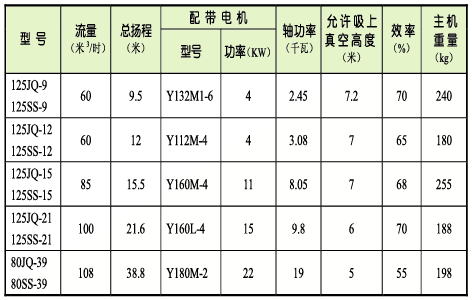

3、膠球輸送泵
膠球輸送泵是一種無障礙離心泵，是凝汽器膠球清洗裝置中膠球循環輸送的動力設備。在輸送膠球的過程中不會產生堵塞和切損膠球現象。除適用于輸送膠球外，還可以適用于輸送含磨耗性小的固態物質混合液。
4、分匯器
分匯器是一個三通閥。通過其中導向板的切換可使膠球進入需要清洗的凝汽器一側。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
分匯器型號全稱舉例：
FH-125/100-Ⅱ型表示主管公稱通徑125mm，支管公稱通徑100mm，第二次改型設計。
參數系列：按公稱通徑劃分為125/125，125/100，100/100，100/80，80/80mm。
