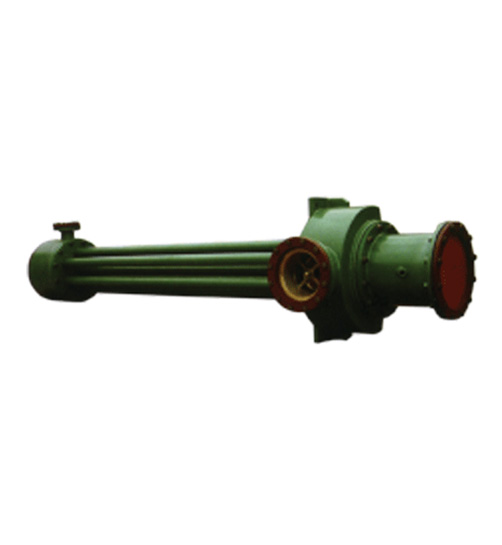

射水抽氣器

發布日期：2016-05-07 09:53 來源：http://www.qhjzw.net 點擊：

一、用途結構特點

　　適用于火力發電廠600MW以下汽輪機組建立凝汽器真空。其主要結構有進水短管、吸入混合室、蝸旋噴咀、緩沖室、喉管段、余速抽氣室、逆氣碟閥等部件。具有結構簡單、安全可*、動靜體磨損小；噴咀、收縮管采用特殊材料制作，不結污，使用壽命長，抽吸效率不受時間的影響，對工作水質所含雜質程度要求低，有良好的啟動特性，同時可實現余速利用等特點。

二、設計特點

　　射水抽氣器是一種典型的水、氣兩相流裝置。氣相運動所需動量全部來自水束，氣體在水質點的"裹吸"下運動，以最佳截面與流速，實現吸入室的高效率。本設備與過去的水、汽噴射泵組的結構有本質的區別，它采用蝸旋噴咀打破了傳統的水、氣垂直交錯流動的設計模式，經蝸旋噴咀后使得水束外圍的空氣質點分布均勻，相互接觸面積進一步增大，混合能力增強，形成同向流動，有利于水束裹吸氣體排出，大大提高抽吸效率。還能避免水束偏斜，發生震動，這些優點是旋轉式真空泵和老式射水抽氣器所不能具備的。

三、產品規格及技術參數表四、訂貨說明

　　 1、設備改造時，須提供機組容量，舊機組抽氣器型號、技術參數、原射水泵、電機參數。

　　 2、確定更換改造目的：①以提高真空為主。 ② 保持目前真空以降低耗功為主。 ③ 兩者兼顧。

　　 3、提供原抽氣器進水管徑、空氣管徑及標高，以便我方生產抽氣器時參照，使現場安裝方便省時，減少勞動強度。
