產品主要特點：

ZBQ/WDF水泵真空保持器

一、概述

ZBQ型水泵真空保持器是WDF型的派生設計，屬本公司自行開發的節能新產品，本產品采取水氣置換原理利用排水抽氣引水的方法，達到自動形成和自動保持非自灌式水泵或虹吸管的真空，具有一臺保持器同時供多臺水泵使用的能力，比傳統的真空泵抽氣引水方法可靠、方便、節能；解決了各類吸水式水泵裝置和水泵站的無底閥自動引水的愿望。

本產品屬自動運行，無需專人操作，也不需電能；工作中僅需少量自來水（用后的自來水仍可流回水池繼續它用）。它是給水排水泵站、凈水廠濾池虹吸管，以及其它虹吸管導水等實現節能和微機自動化控制的理想新設備，同時不失為目前國內外在非自灌式泵站保持水泵真空的理想設備。

二、構造及工作原理

2-1、構造

水泵真空保持器是由水氣置換罐，注水排氣系統及排水吸氣系統三部分組成。

a、水氣置換罐

是儲存置換用水體和被吸入氣體的密封罐，罐內裝有水位浮子，止水浮子限位管等。本產品采用主輔雙罐結構，在初工作時手動開啟輔罐水、氣閥門，用以縮短水泵的抽真空時間，保證換氣的可靠性；待水泵建立真空后，應手動關閉輔罐的出水閥門以確保主罐投入自動運行。

b、注水換氣系統

由手動注水閥、注水閥、注水開關閥、注水管及排氣閥等組成。

c、排氣吸氣系統

由止水浮子、排水口、排水管、手動排水閥以及吸氣管、進水閥等組成。

2-2、工作原理

當注水開關閥動作，打開注水閥時，則向罐內注入自來水，罐內水位不斷上升，罐內氣體受壓，自動開啟罐頂?shù)呐艢忾y，排出罐體，當罐內水位上升到限定高度時，利用水位浮子和止水浮子，操縱注水開關閥，關閉注水閥，停止注水，并同時提升止水浮子。罐內的水在重力作用下，經排水管排出，罐內形成真空，將需要抽氣的水泵和其吸水管內的空氣通過吸氣管、進氣閥，吸入置換罐內，當罐內水位下降至限定高度時，由于水位浮子和止水浮子的作用，在排水管內的吸力作用下，關閉排水口，停止排水，在停止排水的同時，由止水浮子限位管操作注水開關閥，打開注水閥，開始注水，由此進入循環過程；使被抽氣的系統滿水并一直保持真空狀態。

三、用途及選型

3-1、用途

3-2、選型

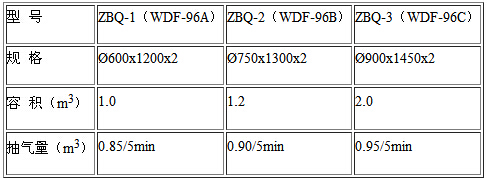

一臺真空保持器可同時保持4-6臺水泵的真空；本產品在保持真空時與水泵的容積大小無關，但形成真空時間的長短，則與吸水管和水泵容積的大小、吸程高低有關，本產品型號及參數如下：

四、安裝與使用

4-1、水泵真空保持器宜設置在水泵間的一角，將置換罐放在鋼支架上，支架頂面應高于水泵頂面0.3-0.5m，并水平，使置換罐放置平穩，再按安裝示意圖接連吸氣管、進水管（自來水管）和排水管等各條管線及相應的閥件。

4-2、水泵真空保持器的排水管宜單獨設立管線接入吸水池或吸水井，在向著置換罐方向不應出現下坡段，管直徑為40毫米，出水口應低于池中最低水位0.5m（如無法單獨設置管道時，亦可就近與水泵吸水管連接）。

4-3、水泵與置換罐之間連接的吸氣管道，在向著置換罐方向不應出現下坡段，各類管道接頭應確保不漏氣，不漏水。

4-4、安裝在水泵頂部吸氣管上的閘閥，平時置于常開位，僅在維修水泵時將其關閉。

4-5、單向止水排氣閥在啟動水泵送水時自動關閉，停止送水時自動開啟，無需專人操作。

4-6、對有水封環的水泵，其水封管應與自來水管連接，以保證水泵盤根內經常處于水封狀態。

4-7、安裝完畢后，檢查管路是否有漏水漏氣處，如無，即可向置換罐內注水使用。

4-8、水泵或虹吸管形成真空及保持真空

4-8-1、接通水源，開啟罐體上的自來水管開關閥，開始向兩置換罐內同時注水。

4-8-2、將水泵頂部吸氣管上的閘閥置于開啟位。

4-8-3、將置換罐上的手動進氣閥置于開啟位。

4-8-4、開啟主輔兩罐上的手動出水閥，開始進行水氣置換工作。

4-8-5、待水泵建立真空后，應手動關閉輔罐的出水閥門以確保主罐投入自動運行。日常的注水工作和水氣置換工作均自動進行，無需專人操作。
